Bakır Isı Borusu temel bilgisi
Isı borusu, soğutma ortamının ısı iletim prensibini ve hızlı ısı transfer özelliğini tam olarak kullanan bir tür ısı transfer elemanıdır. Sıcak nesnenin ısısı, ısı borusu yoluyla ısı kaynağının dışına hızla aktarılır ve termal iletkenliği bilinen herhangi bir metalinkinden çok daha fazladır.
Isı borusu teknolojisinin varlığı nedeniyle, insanlar geleneksel soğutucu tasarım fikrini değiştirdiler ve daha iyi soğutma etkisi elde etmek için sadece büyük hava hacimli fanlara güvenme şeklindeki geleneksel soğutma modundan kurtuldular. Bunun yerine, düşük hızlı, düşük hava hacimli fan ve ısı borusu teknolojisine sahip yeni bir soğutma modu benimsenmiştir. Isı borusu teknolojisi, PC'nin sessiz çağı için bir fırsat sunuyor.
Çalışma prensibi:

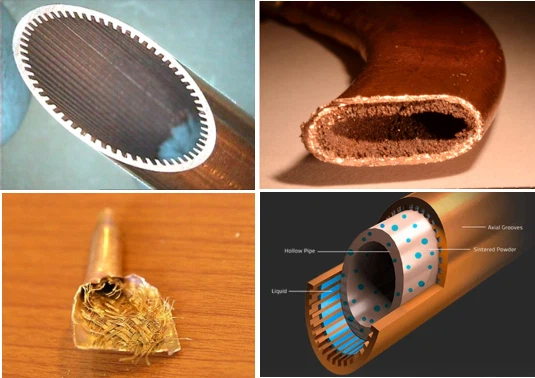

Isı borusunun bir ucu ısıtıldığında, kılcal çekirdekteki sıvı buharlaşır ve buharlaşır ve buhar, ısıyı serbest bırakmak ve bir sıvıya yoğunlaşmak için küçük bir basınç farkı altında diğer uca akar. Sıvı daha sonra kılcal kuvvetin (veya yerçekiminin) etkisi altında gözenekli malzeme boyunca buharlaşma bölümüne geri akar. Bu döngüde, ısı bir uçtan diğerine aktarılır.
Avantajlar ve Avantajlar:
1. Yüksek termal iletkenlik, esas olarak çalışma sıvısının buhar-sıvı faz değişimi ısı transferine dayanır ve termal direnç çok küçüktür, bu nedenle yüksek termal iletkenliğe sahiptir.
2. Mükemmel izotermal özellik Isı borusunun iç boşluğundaki buhar doymuş durumdadır ve doymuş buharın basıncı doyma sıcaklığına bağlıdır. Buharlaşma bölümünden yoğuşma bölümüne doymuş buharın basınç düşüşü çok küçüktür, bu nedenle ısı borusu mükemmel izotermal özelliğe sahiptir.
3. ısı akısı değişkenliği. Isı borusu, buharlaşma bölümünün veya yoğuşma bölümünün ısıtma alanını bağımsız olarak değiştirebilir, yani daha küçük bir ısıtma alanı ile ısı girebilir ve daha büyük bir soğutma alanı ile ısı verebilir ve bunun tersi de geçerlidir. Bu, ısı akışını değiştirebilir ve diğer yöntemlerle çözülmesi zor olan bazı ısı transferi problemlerini çözebilir.
4. ısı akış yönünün tersine çevrilebilirliği Yatay olarak yerleştirilmiş bir özlü ısı borusu, iç sirkülasyon gücü kılcal kuvvet olduğundan, herhangi bir uç ısıtıldığında buharlaşma bölümü ve diğer uç dışa doğru soğutulduğunda yoğuşma bölümü olarak kullanılabilir. Bu özellik, uzay araçlarının ve yapay uyduların uzay sıcaklığında düzleştirilmesinin yanı sıra kimyasal reaktörler ve önce ısıyı salan ve sonra ısıyı emen diğer cihazlar için kullanılabilir.
5. Sabit sıcaklık karakteristiği: Sıradan ısı borusunun her bir parçasının ısıl direnci temel olarak ısıtma değişikliği ile değişmez, ancak değişken ısı transfer borusu, yoğuşma bölümünün ısıl direncinin ısıtmanın artmasıyla azalmasına ve artmasıyla artmasına neden olur. ısınmanın azalması. Bu sayede ısı borusunun ısıtma miktarı çok değiştiğinde buhar sıcaklığı çok az değişir ve sıcaklık kontrol edilir. Bu, ısı borusunun sabit sıcaklık özelliğidir.
6. Çevresel uyumluluk Isı borusunun şekli, ısı kaynağının ve soğuk kaynağın koşullarına göre değişebilir.
Isı boruları, yaygın olarak kullanılan dizüstü bilgisayarlarımız, cep telefonlarımız vb. dahil olmak üzere mevcut ısı dağıtma tasarımında sıklıkla kullanılır. Isı borusu tasarımında aşağıdaki faktörler dikkate alınmalıdır: ısı yükü veya aktarılacak ısı; Çalışma sıcaklığı; Boru; Çalışma sıvısı; Kılcal yapı; Isı borusunun uzunluğu ve çapı; Buharlaşma bölgesinin temas uzunluğu; Telafi alanının temas uzunluğu; Yön; Isı borusunun bükülmesi ve düzleştirilmesinin vb. etkisi.
