Buhar Odası Soğutma
Çip güç yoğunluğunun sürekli iyileştirilmesi olarak buhar odası, CPU, NP ve ASIC gibi yüksek güçlü cihazların soğutulmasında yaygın olarak kullanılmaktadır. Buhar odası düz bir ısı borusu olarak kabul edilebilmesine rağmen, yine de bazı temel avantajlara sahiptir. Metal veya ısı borusundan daha iyi sıcaklık eşitleme etkisine sahiptir. ve yüzey sıcaklığını daha düzgün hale getirebilir (sıcak noktaları azaltır). İkinci olarak, buhar odalı radyatörlerin kullanılması, ısı kaynağı ile cihaz arasında doğrudan temasa izin vererek termal direnci azaltabilir; ısı borusunun genellikle tabana gömülmesi gerekir.
ürün tanıtımı
Fabrikamızı ziyaret etmek için lütfen ''Fabrikayı çevrimiçi ziyaret edin'' Navigasyon satırına tıklayın.
Buhar odası, üstte ve altta birbirine kapalı iki bakır kapaklı, içte bakır sütunlarla desteklenen, görünüşte düz levha benzeri bir nesnedir. Buhar odası üzerindeki üst ve alt bakır levhalar, çalışma sıvısı olarak genellikle saf su olan oksijensiz bakırdan yapılmıştır ve kılcal yapı, bakır tozu sinterleme veya bakır ağdan yapılmıştır. Buhar odası düz özelliklerini koruduğu sürece, kullanım sırasında şekil kısıtlaması ve yerleştirme açısında herhangi bir sınırlama yoktur.
Pratik uygulamada, plaka üzerinde herhangi iki noktada ölçülen sıcaklık aralığı, ısıyı ısı kaynağından ileten ısı borusundan daha düzgün olan 10 dereceden daha az olabilir. Ortak bir buhar odasının termal direnci 0.25 derece /W'dir ve 0 dereceden 100 dereceye kadar kullanılır.
Buhar odası, iç duvarda bir mikro yapıya sahip bir vakum boşluğudur. Isı kaynağından buharlaşma alanına ısı iletildiğinde, boşluktaki soğutma sıvısı düşük vakumlu bir ortamda ısıtılır ve soğutma sıvısını buharlaştırmaya başlar. Isı enerjisini emer ve hacim olarak hızla genişler ve gaz fazındaki soğutma ortamı hızla tüm boşluğu doldurur. Gaz fazı çalışma ortamı nispeten soğuk bir alanla temas ettiğinde, yoğuşma meydana gelir ve buharlaşma sırasında biriken ısı yoğuşma fenomeni yoluyla serbest bırakılır. Yoğunlaşan soğutma sıvısı, mikro yapının kılcal kanalı vasıtasıyla buharlaşan ısı kaynağına geri dönecek ve bu işlem kavite çevresinde tekrarlanacaktır.
Buhar odasının çalışma prensibi, ısı borusununkine benzer. Çalışma plakasındaki sıvının buharlaşması ve yoğunlaşması, ısıyı uzaklaştıracak ve tamamen ısı dağıtma işlemini tamamlayacaktır. Buhar odasındaki sıvının buharlaşması devam eder ve odadaki basınç, sıcaklık değiştikçe dengeyi koruyacaktır. Sıvının ısıl iletkenliği, düşük sıcaklıkta çalıştığında düşüktür, ancak sıvının viskozitesi sıcaklık farkı ile değiştiğinden, buhar odası da 5 derece veya 10 derecede çalışabilir.
Ürün özellikleri
boyut | 106*82*3.0mm |
Delik konumu | 94*56mm |
Delik boyutu | Φ5,2 mm |
Güç | 150W |
Ağırlık | 131.454g |
Malzeme | C1020 |
İpuçları: tüm özellikler ve yüzey kalitesi özelleştirilebilir.
Buhar odasının avantajları

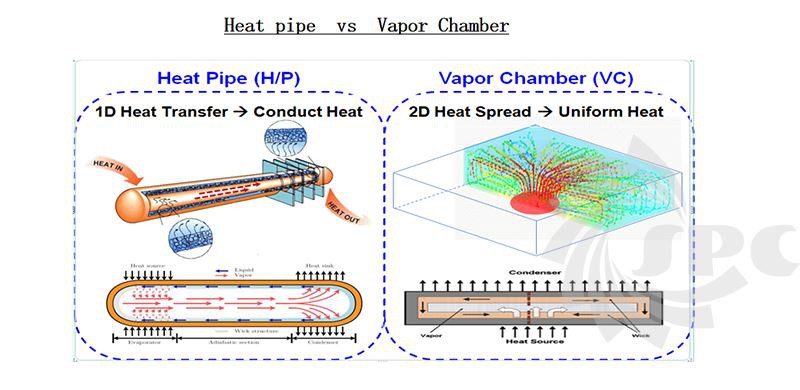

Buhar odasının termal performansı ısı borusundan çok daha iyidir, ancak VC düz bir ısı borusu olarak kabul edilir, buhar odasının hala birçok avantajı vardır:
Buhar odası, ısı borusundan daha iyi bir sıcaklık eşitleme etkisine sahiptir;
Buhar odası, termal direnci azaltmak için doğrudan ısı kaynağına temas edebilir;
Buhar odası, yüksek güçlü cihazların termal sorunlarını daha küçük hacimli çözebilir.
Fabrika yeteneklerimiz
Sinda Thermal, buhar odası yapısını tasarlamak ve değerlendirmek için çok profesyonel bir mühendislik ekibine sahiptir, 30'dan fazla damgalama makinemiz var, böylece üst kapağı ve alt tabanı evde üretebiliriz ve buhar odası soğutma modülünün olabileceği iki lehim hattımız var. Evde lehimlenmiş, ayrıca çeşitli talepleri karşılamak için 100'den fazla çalışanımızla yeterli test ekipmanımız var. Herhangi bir termal endişeniz varsa lütfen bizimle iletişime geçmekten çekinmeyin.
