Bir cep telefonu genellikle hangi soğutma teknolojisini kullanır?
Son yıllarda, akıllı teknolojinin istikrarlı gelişimiyle birlikte akıllı üretim, birçok ürün Ar-Ge'sinin odak noktası haline geldi. Akıllı üretim teknolojisini teşvik etmek, ürünlerin iş verimliliğini etkili bir şekilde artırabilir ve işletme maliyetlerini azaltabilir. Bu nedenle, cep telefonu soğutucusu açısından, akıllı sıcaklık kontrolünü gerçekleştirmek için belirli cihazların kullanılması gibi yükseltme için bazı atılım noktaları bulabiliriz. Akıllı telefonlar 5G çağına girdikten sonra, cep telefonlarının kullanım sıklığının artmasıyla birlikte aksesuarları da daha büyük bir kullanım baskısına maruz kalacak. Bu nedenle cep telefonlarının ömrünü uzatmak için dış faktörlerin etkisini ortadan kaldırmak için elimizden geleni yapmalıyız.

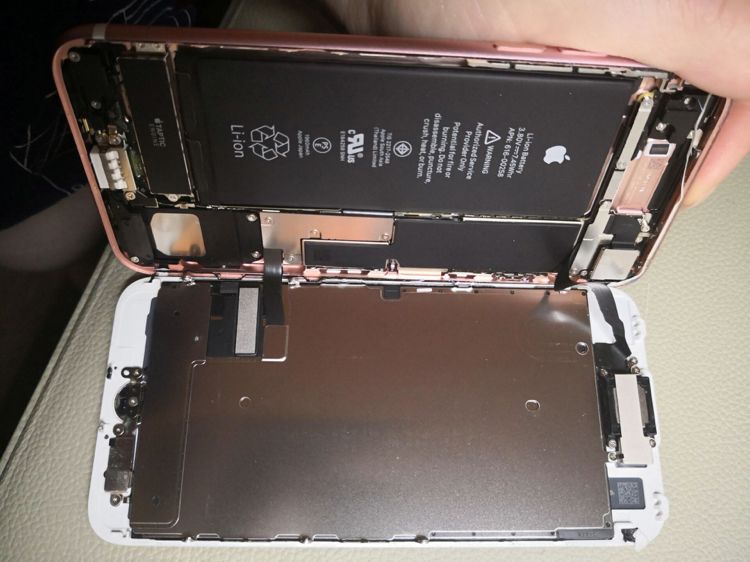

Şu anda birçok akıllı telefon, ısıyı dağıtmak için üretilen çiplerin ve diğer ısının işlenmesine yardımcı olmak için büyük bir grafit soğutma levhası kullanıyor. Grafitte çok sayıda küçük tanecik bulunduğundan, bunları devre kartı üzerinde kapladıktan sonra yayılan ısıyı tüm vücuda dağıtacak ve böylece ısı oluşumunu azaltacaktır. Buna uygun olarak, bu teknolojiyi kullanan çoğu cep telefonu, kabuğun içinde, termal iletken grafit tarafından üretilen ısıyı iyi bir ısı dağılımı ile metal plaka aracılığıyla telefonun metal köşelerine doğrudan aktaracak bir metal termal iletken plaka katmanı tasarlayacaktır. . Metallerin iletkenliği ısı yayılımının etkisini sağlar.

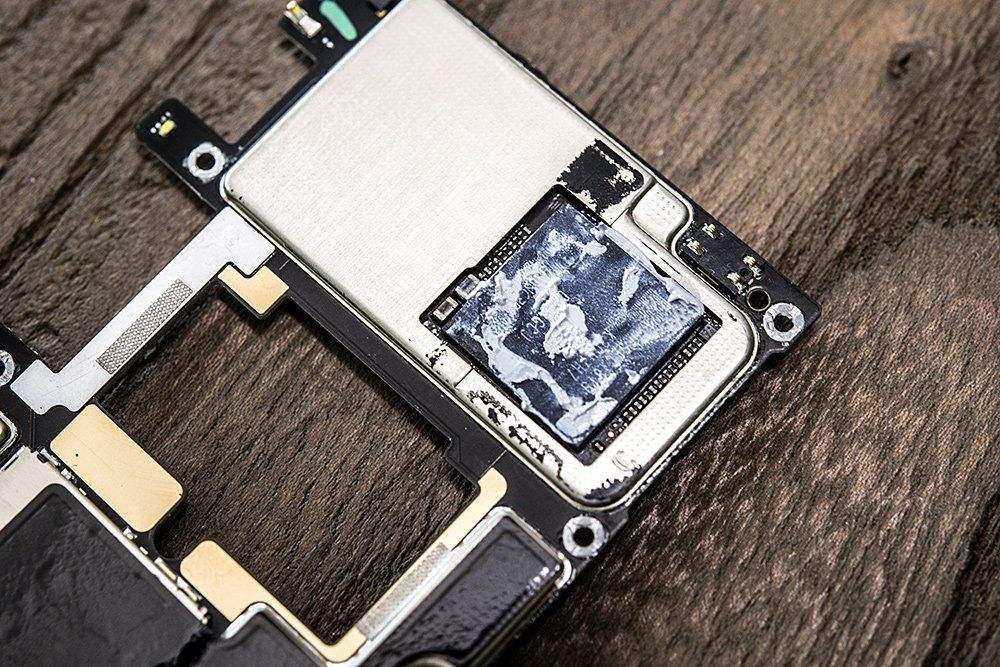

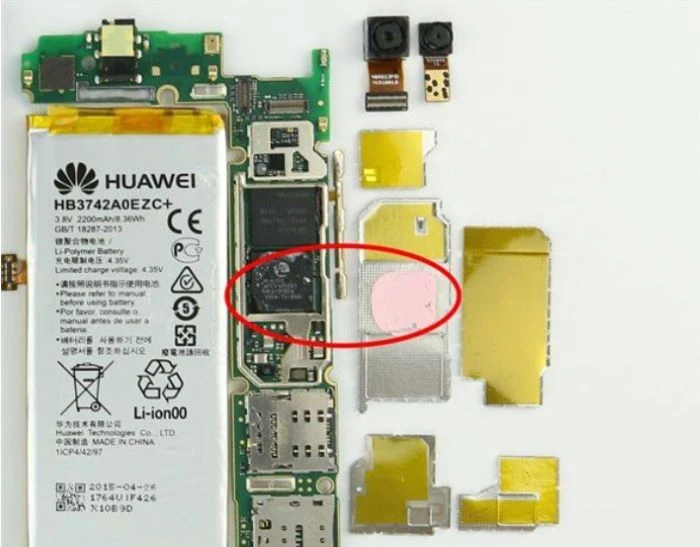

Ek olarak, bazı cep telefonları, ısı dağıtımına yardımcı olmak amacıyla cep telefonu CPU'sunu kaplamak için termal iletken jel kullanır. Termal iletken jel, termal iletken grafitinkine benzer bir ısı dağıtma prensibine sahiptir; bu, ilgili ekipmana termal iletken malzemeler uygulanarak ısı oluşumunu azaltır. Mükemmel ısı iletkenliği, yüksek sıcaklık dayanımı ve ısı iletken yapıştırıcının yalıtım özellikleri nedeniyle ideal bir ısı dağıtma malzemesi haline gelmiştir.

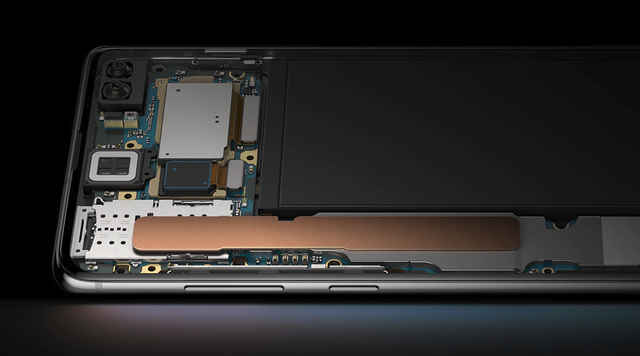

Son yıllarda ortaya çıkan "oyun telefonları" ve "espor telefonları" bu teknolojiyi kullanıyor. Telefonda yerleşik içi boş bir tüp bulunmaktadır ve iyi ısı iletkenliğine sahip ısı dağıtma yardımcı sıvısı ile doldurulmuştur. Bileşen ısıtıldığında boru hattındaki ısı dağıtma yardımcı sıvısı buharlaşacaktır. Buharlaşma ilerledikçe buhar, hafif bir basınç farkı altında ısı borusunun yoğuşma bölümüne doğru akar. Buhar, yoğuşma bölümünde ısıyı serbest bırakır ve daha sonra bir sıvı halinde yoğunlaşarak gözenekli malzeme boyunca kılcal kuvvetler yoluyla buharlaşma bölümüne geri akar. Isı transferini sağlamak için bu döngüyü tekrarlayın.
Isı borusuyla soğutmanın ardından buhar odası teknolojisi orta ve üst düzey cep telefonlarında yaygın olarak kullanılmaya başlandı. En büyük avantajı ince olmasıdır, çünkü cep telefonlarının iç alan gereksinimleri giderek artmaktadır. Şu anda, 0.3mm ultra-ince VC cep telefonlarına başarıyla uygulanmış ve seri üretimde istikrarlı bir süreç seviyesine ulaşmıştır. Bakır ağ veya bakır tozu sinterlenmiş kılcal çekirdek yapısının döşenmesiyle karşılaştırıldığında, 0.3 mm'lik ultra ince bir buhar kanalı, hassas aşındırma mikroyapısı entegre kılcal çekirdek işlemi kullanılarak geliştirilir; bu, genel kalınlığı yaklaşık 50um kadar azaltır; yalnızca süreci basitleştirir, aynı zamanda maliyeti de düşürür ve VC ıslatma plakasının 5g orta ve düşük kaliteli cep telefonlarına girmesini mümkün kılar.
Hangi tür termal malzeme ve termal soğutma yöntemi kullanılırsa kullanılsın amacı ekipmanın çalışma sıcaklığını düşürmek ve stabilitesini arttırmaktır. Isı dağılımı sorununu iyileştirmek için hem donanımın hem de yazılımın sinerji üretecek şekilde iyileştirilmesi gerekir.
