Grafik kartı Termal Çözüm
Grafik kartının çekirdek çalışma frekansının ve grafik belleğinin çalışma frekansının sürekli artması nedeniyle, grafik kartı yongasının ısı üretimi de hızla artıyor. Ekran çipindeki transistör sayısı CPU'daki sayıya ulaştı, hatta onu aştı. Böyle yüksek derecede bir entegrasyon kaçınılmaz olarak kalorifik değerde bir artışa yol açacaktır. Bu sorunları çözmek için grafik kartı gerekli ısı dağıtma yöntemini benimseyecektir.

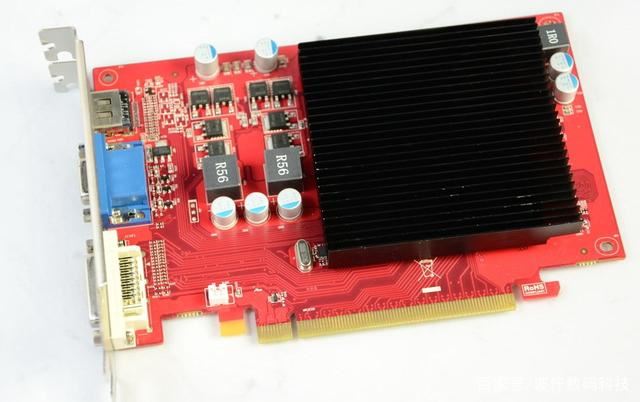

Pasif Soğutma:
Grafik kartının ısı dağılımı modu, aktif ısı dağılımı ve pasif ısı dağılımı olarak da bilinen fanlı soğutucu ve soğutucuya bölünmüştür. Genel olarak, düşük çalışma frekansına sahip bazı grafik kartları pasif ısı dağılımını benimser. Bu ısı dağıtma yöntemi, ekran yongasına bir ısı emici takmak içindir ve ısı dağıtma fanına gerek yoktur. Daha düşük çalışma frekansına sahip grafik kartının soğutma kapasitesi çok büyük olmadığı için soğutma fanı kullanmaya gerek yoktur. Bu sayede ekran kartının stabil çalışmasını sağlarken sadece maliyeti düşürmekle kalmaz aynı zamanda kullanımdaki gürültüyü de azaltır.

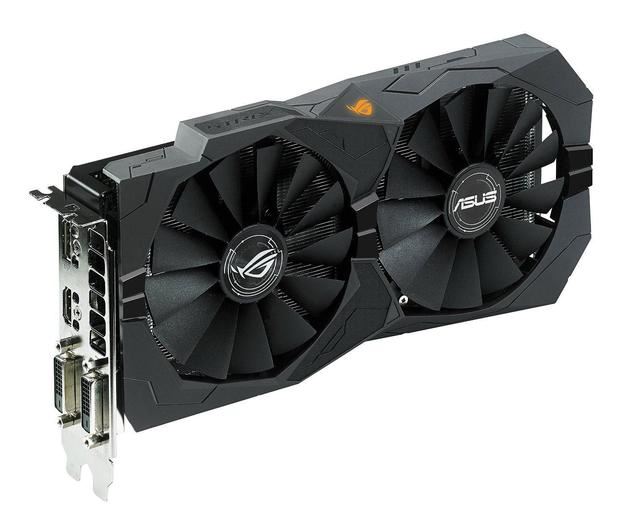

Aktif Soğutma:
Çipe bir ısı emici takmanın yanı sıra, aktif ısı dağılımı da bir soğutma fanı ile kurulur. Bu aktif ısı dağılımı, yüksek çalışma frekansına sahip grafik kartları için gereklidir. Daha yüksek çalışma frekansı daha yüksek ısı getireceğinden, sadece bir soğutucu takılırsa ısı dağılımı ihtiyaçlarını karşılamak zordur, bu nedenle fan yardımına ihtiyaç duyulur ve hız aşırtma kullananlar ve ihtiyaç duyanlar için daha önemlidir. uzun süre kullanmak için.

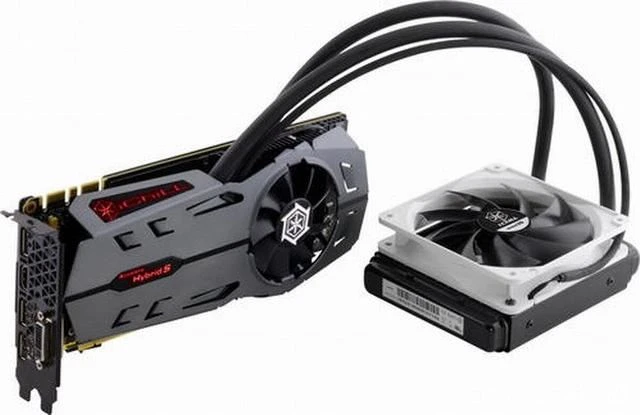

Sıvı Soğutma:
Sıvı soğutma, grafik kartları için olgun bir soğutma yöntemidir. Sıvı soğutma teknolojisinin bilgisayar alanında uygulanması, hava soğutmalı soğutmanın sonuna kadar gelişmesinden değil, sıvının özgül ısısının havanınkinden çok daha büyük olmasından kaynaklanmaktadır. Bu nedenle, sıvı soğutmalı soğutucular genellikle iyi bir termal performansa sahiptir ve gürültü açısından iyi kontrol edilebilir. Grafik kartının sıvı soğutması genellikle grafik kartının sıvı soğutma kafasını, sirkülasyon pompasını, ısı transfer sıvısını, ısı eşanjörünü vb. içerir.

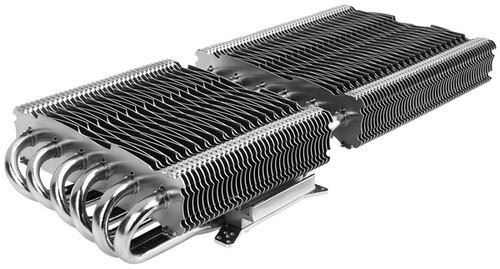

HeatPipe soğutucu:
Isı borusunun ısı iletim süreci, yüksek ısı iletim performansına sahiptir. Metal ile karşılaştırıldığında, birim kütle başına ısı borusu birkaç kat daha fazla ısı aktarabilir ve mükemmel izotermal ve termal anahtarlama performansına sahiptir. Özellikle yüksek hassasiyetli ısı dağılımı ortamı için uygundur. Isı borusunun yalnızca kendi başına ısıyı dağıtamayan yüksek verimli bir ısı iletim teknolojisi olduğunu belirtmekte fayda var. Sonunda ısıyı dağıtmak için, yoğuşma ucundaki bir soğutucu veya bir fan gibi bir soğutucu ile eşleştirilmelidir. Giderek daha fazla grafik kartı, ısıyı dağıtmak için ısı boruları kullanıyor.
