Cep telefonu uygulamalarında ısı borusu ve buhar odası farkı
Elektronik ürünlerin hızlı gelişimi ile, tüketicilerin cep telefonları, şarj gücü, performans iyileştirme ve kalınlık gibi elektronik ürünlerin performansı için daha yüksek ve daha yüksek gereksinimleri vardır, bu da cep telefonlarının ısı termal tasarımını giderek daha karmaşık hale getirir. Geleneksel grafit kanatlı ısı dağılımı gereksinimi karşılayamaz, bu nedenle cep telefonu ısı borusu, ultra ince VC ve benzeri gibi daha fazla yeni termal çözüm kullanıma girmiştir.
Şu anda, cep telefonu için ultra ince ısı borusunun üretim süreci, sıradan ısı borusuna aşinadır, ancak kılcal yapıya sahip bakır tozu sinterleme, 0,4 mm'nin altındaki düzleştirme kalınlığına uyum sağlamak için sinterlenmiş bakır ağ ile değiştirilmiştir.
Ultra ince VC, dağlama + lehimleme veya difüzyon kaynak işlemini benimser. 0,4 mm, 0,35 mm ve 0,30 mm kalınlıktaki ürünler yaygın olarak kullanılmaktadır.
Isı borusu ve VC arasındaki uygulama farkı:
5g akıllı telefonlarda, ısı borusu ve VC genellikle termal arayüz malzemesi Tim aracılığıyla bağlanır, soğuk uç cep telefonu ısı kaynağı ile temas halindedir ve sıcak uç gövde alaşım malzemesi ile temas halindedir. Faz değişikliği dolum çalışma ortamının hızlı buharlaşma ve yoğuşma süreci sayesinde, ısı hızla gövde alaşım çerçevesine yayılır ve doğal hava konveksiyonu ve radyasyonu yoluyla dağıtılır. Şu anda, ultra ince VC'nin ateş düşürücü etkisi 12 ~ 15W'a ulaşabilirken, ultra ince tüpünki 5 ~ 6W'dir.

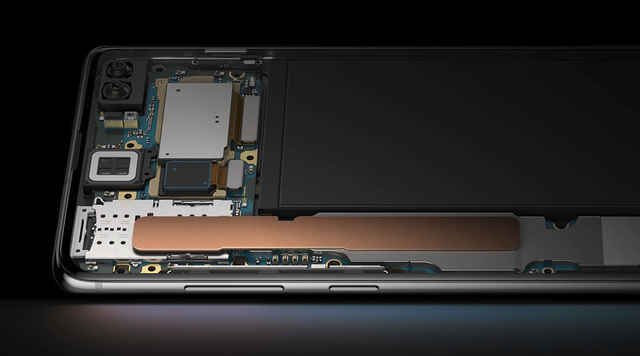

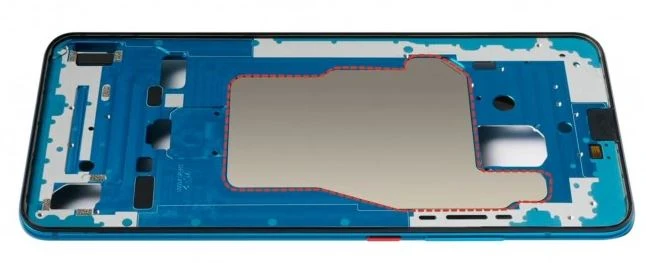

Ultra ince ısı borusunun şekli, tek boyutlu bir düzlemdir ve etkili uzunluk, cep telefonunun kalınlığı ve iç yapısı ile sınırlıdır. Isı borusu ile karşılaştırıldığında, buhar odasının avantajı, şekil kısıtlamasıdır. küçük. Cep telefonunun donanım düzenine atıfta bulunabilir ve tasarıma esnek bir şekilde uyabilir. Soğuk ucun temas yüzeyi büyük olabilir ve tümü ısı kaynağı yongasını kaplar. Genel genişlik ve uzunluk da büyütülebilir ve anormal şekil ve segment farkı yapısı ile ilgili bir sorun yoktur.
