Hava soğutma ve sıvı soğutma soğutma teknolojilerinin karşılaştırılması

   Güç elektronik teknolojisinin sürekli gelişmesiyle, dönüştürücü ekipmanın hacmi kompakt ve sistem karmaşık olma eğilimindedir. Yüksek ısı yoğunluğu karşı konulamaz bir gelişme trendi haline gelmiştir. Yüksek ısı yoğunluğu talebini karşılamak için fanlar ve soğutucular gibi geleneksel çözümler yenilik yapmaya devam eder ve yeni ve verimli ısı dağılımı yöntemleri ortaya çıkar.Sonsuz. Birçok ısı dağıtma yönteminin önünde, ekonomik ve güvenilir bir ısı dağıtma yöntemi seçmek için çeşitli ısı dağıtma yöntemlerinin ısı dağılım kapasitesini ayırt etmek tasarımcılar için büyük bir endişe kaynağı haline gelmiştir.

Termal iletkenlik:

Hava için, doğal hava soğutmasının ısı transfer katsayısı çok düşüktür ve maksimum 10W / (m2k). Radyatör yüzeyi ile hava arasındaki sıcaklık farkı 50 °C ise, ısı dağılma alanının santimetrekare başına hava tarafından alınan ısı 0,05W'a kadardır. En güçlü ısı transferi yeteneğine sahip ısı transfer modu faz değişimi ile ısı transfer işlemidir ve suyun ısı transfer katsayısı sırası 103 ~ 104'tür. Isı borusunun ısı transfer kapasitesinin büyük olmasının nedeni, buharlaşma bölümünün ve yoğuşma bölümünün ısı transfer işleminin faz değişikliği ısı transferi olmasıdır.

Hava Soğutma:

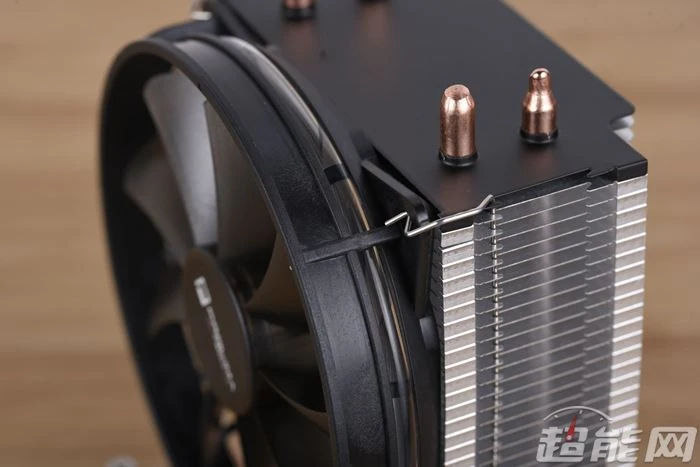

Hava soğutma modu düşük maliyete ve yüksek güvenilirliğe sahiptir, ancak küçük ısı dağılım kapasitesi nedeniyle, yalnızca küçük ısı dağılım gücü ve büyük ısı dağılım alanı için geçerlidir. Şu anda, hava soğutmalı soğutucunun araştırma noktası, ısı borusunu ve radyatör yüzgeci entegre etmek, ısıyı yüzgeç yüzeyine eşit olarak aktarmak için ısı borusunun yüksek ısı transfer kapasitesini kullanmak, yüzgeç yüzey sıcaklığının homojenliğini artırmak ve daha sonra ısı dağılımı verimliliğini artırmaktır. Hava zorlamalı konveksiyon soğutma, güç elektronik bileşenleri için yaygın bir soğutma yöntemidir ve ortak yapısı radyatör ve fan şeklidir. Yapı uygun uygulamaya ve düşük maliyete sahip olmasına rağmen, ısı dağılma kapasitesi sınırlıdır.

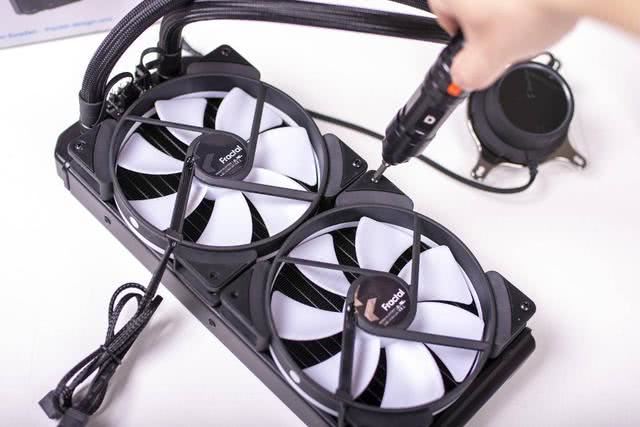

Sıvı Soğutma:

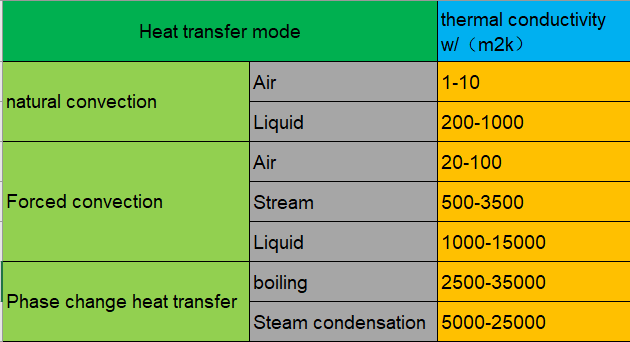

Hava soğutma teknolojisi gelişmeye devam etse de, hava soğutmasının kendisi ısı dağılma kapasitesi ile sınırlıdır. Isı akısının sürekli iyileştirilmesiyle, daha fazla ısı dağılma kapasitesine sahip sıvı soğutma cihazlarının uygulanması popüler olacaktır. Ekli tabloya göre, yaklaşık gaz zorunlu konveksiyon ısı transfer katsayısı aralığı 20 ~ 100W / (M2 °C) dir ve su zorunlu konveksiyonunun ısı transfer katsayısı 15000w / (M2 °C) kadar yüksektir, bu da gaz zorunlu konveksiyonun 100 katından fazladır.

Özet:

1. Isı dağılım alanı ile sınırlı olduğunda, hava soğutma sisteminin ısı dağılma sınırı yaklaşık 5W / cm2'dir. Isı dağılım alanı ile sınırlı değilse, fan hava hacminin artırılması ve radyatör alanının artırılması hava soğutma sisteminin ısı dağılma kapasitesini daha yüksek hale getirecektir.

2. Sıvı soğutma sisteminin ısı dağılma kapasitesi, hava soğutma sisteminden daha yüksek bir büyüklük sırasıdır ve ısı dağılımı potansiyelinden tam olarak yararlanılmamıştır. Şu anda, mikrokaneldeki suyun zorunlu konveksiyon soğutma modu, su soğutma sisteminde maksimum ısı dağılma kapasitesine sahip moddur ve ısı dağılma kapasitesi 790W / cm2'ye ulaşabilir.

3. Radyatörün ısı dağılma kapasitesinin değerlendirilmesi, çevresel koşullar, bileşen boyutu, radyatör tabla sıcaklığı ve diğer faktörler dahil olmak üzere birçok faktörle sınırlıdır. Özel koşulların analiz edilmesi gerekir.
