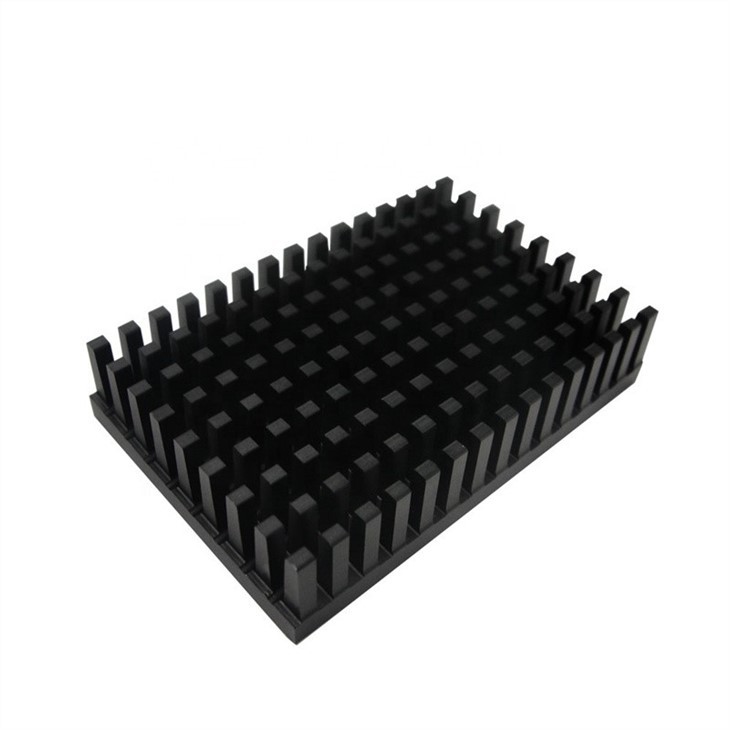

Siyah Eloksallı Alüminyum Ekstrüde VRM Isı Emici

Fabrikamızı ziyaret etmek için lütfen '' fabrikayı çevrimiçi ziyaret edin '' Navigasyon satırına tıklayın

  CPU'ları güvenli bir sıcaklıkta tutmak için soğutuculara ihtiyaç duyarlar, ancak destekleyici bileşenlerden biri olan VRM'lere hak ettikleri ilgi gösterilmez. Tek kademeli veya çok kademeli VRM'niz, güvenli çalışma sıcaklığı aralığında kalmak için muhtemelen bir soğutucuya ihtiyaç duyacaktır.

Ayrı bileşenlerden oluşan bir VRM'de, sıcaklık regülasyonu için bir VRM soğutucu kullanmaya karar verirseniz, bazı zorluklarla karşılaşırsınız. Bir VRM ASIC'te, çipin tasarımı, bir VRM ısı emicinin gerekip gerekmediğini belirler.

Bir VRM genellikle bir para dönüştürücü olarak uygulanır, bu nedenle güç MOSFET'lerini değiştirmek için düşük görev döngüsüne sahip bir PWM sinyali kullanır. Çıkış voltajı, büyük bir kapasitör ile iki seviye arasında düzenlenir. Tek aşamalı bir VRM, iki MOSFET içerirken, çok düzeyli bir VRM, aşama başına iki MOSFET içerir. Her aşamadaki MOSFET'ler sürekli olarak değiştirilir ve bu daha sonra VRM'nin çıkışındaki LC devresindeki düzenleme seviyesini modüle eder.

Tipik bir güçlü MOSFET'e bakarsanız, bileşenin arkasında büyük bir metal ped göreceksiniz. Bu, MOSFET'in ısı emicisidir. Bazı tasarımcıların ısıyı dağıtmak için doğrudan bu pedlere özel soğutucular taktığını gördüm.

Kart üzerine yerleştirildikten sonra, MOSFET'in gücü azalacaktır, bu da MOSFET ısı emicinin doğrudan karta karşı olduğu anlamına gelir. Tipik olarak, bu kartlar, ısının soğutucudan kartın arkasına akmasına izin veren bakır soğutucuya lehimlenir. Isının çoğu pedlerde toplanacak ve MOSFET pedlerinin tahtaya dayanması, kartın kendisinin bir ısı emici gibi davrandığı anlamına gelir. Bilgisayarın ana kartı açıktaysa ve VRM MOSFET'i bulursanız, bilgisayarı açmayı deneyin ve sistemin ısınmasını bekleyin. Tahtanın arkasının çok sıcak olduğunu fark edeceksiniz.

Her MOSFET'in üst yüzeyi yalıtılmıştır, bu nedenle karttan çok az ısı akar, bu nedenle bu bileşenlerin üzerinde ek soğutucu gerekmez. Bazı üreticiler, dekorasyon için bileşenlerin yüzeyine hala ısı emiciler ekliyor. Bazı modern VRM'ler, MOSFET'in termal yastığı, çoğunlukla GPU'lar için olan üst yüzeyde olacak şekilde tasarlanmıştır. Bu VRM'ler anakartı soğutucu olarak kullanmadığından, soğutucular bu sunucularda çok önemlidir.

Ekstra VRM soğutma bloğunun nereye yerleştirileceği

Ekstra bir soğutucuya gerçekten ihtiyaç duyulursa, nereye yerleştirilmelidir? MOSFET pedleri karta karşı yerleştirilirse ve kartın arka tarafı kabul edilemez bir sıcaklığa ulaşırsa,

ısı emicisini kartın arka tarafına yerleştirmeniz gerekir. VRM için en yaygın kullanılan soğutucu, siyah eloksallı alüminyum ekstrüde soğutucudur.

Siyah eloksallı alüminyum ekstrüde VRM soğutucu, VRM için en popüler soğutucu tipidir, soğutucu gövdesi 6063-T5 alüminyum alaşımından yapılmıştır, işlem, alüminyum külçeyi kalıptan ekstrüde etmektir, ardından gerekirse uzunluğu gerektiği gibi kesin soğutucu bazı özel özelliklere sahiptir, genellikle onu işlemek için CNC kullanırız. Alüminyum ekstrüde soğutucu için, yüzey kaplaması genellikle korozyon önleyici sağlayabilen ve servis ömrünü uzatabilen siyah eloksaldır.

Isı emici çeşitleri

Termal simülasyon

Fabrika ve atölye

ekstrüzyon işlemi



Sertifikalar

Sinda Thermal, Çin'in önde gelen termal üreticisidir, fabrikamız 2014 yılında kurulmuştur ve Çin'in Dongguan şehrinde bulunmaktadır, çeşitli soğutucular ve diğer değerli metal parçalar sunuyoruz. Tesisimiz 30 takım gelişmiş ve yüksek değerli CNC makinelerine ve damgalama makinelerine sahiptir, ayrıca birçok test ve deney aletimiz ve profesyonel mühendislik ekibimiz var, bu nedenle şirketimiz yüksek hassasiyet ve mükemmel termal performans ile yüksek kaliteli ürünler üretebilir ve sağlayabilir. Sinda Thermal, yeni güç kaynağı, Yeni enerji araçları, Telekomünikasyon, Sunucular, IGBT ve Madical'da yaygın olarak kullanılan bir dizi ısı emiciye ayrılmıştır. Tüm ürünler Rohs/Reach standardına uygundur ve fabrika ISO9001 ve ISO14001 onaylıdır. Şirketimiz, kaliteli, mükemmel hizmet ve rekabetçi fiyat için birçok müşteriyle ortak olmuştur. Sinda Thermal, küresel müşteriler için harika bir soğutucu üreticisidir.


SSS
1. S: Bir ticaret şirketi veya üretici misiniz?
A: Biz önde gelen bir ısı emici üreticisiyiz, fabrikamız 8 yılı aşkın bir süredir kurulmuştur, profesyonel ve deneyimliyiz.

2. S: OEM/ODM hizmeti sağlayabilir misiniz?
C: Evet, OEM/ODM mevcuttur.

3. S: MOQ sınırınız var mı?
C: Hayır, minimum sipariş miktarı oluşturmuyoruz, prototip örnekleri mevcuttur.

4. S: Üretimin teslim süresi nedir?
C: Prototip numuneler için teslim süresi 1-2 hafta, seri üretim için teslim süresi 4-6 haftadır.

5. S: Fabrikanızı ziyaret edebilir miyim?
C: Evet, Sinda Termal'e hoş geldiniz.
