Esnek ısı borusu teknolojisi
Modern elektronik bilgi ekipmanları ve diğer yüksek teknoloji ürünleri minyatürleştirme, yüksek hızlı, entegrasyon ve düşük güç tüketimine doğru geliştikçe, geleneksel sert ısı borusunun özellikleri gereksinimlerini karşılayamaz, bu nedenle esnek ısı borusu teknolojisine acil bir ihtiyaç vardır.
Esnek ısı borusu sınıflandırması:
Esnek ısı boruları, farklı kabuk ve tüp malzemelerine göre üç tipe ayrılabilir: metal esnek ısı boruları, polimer esnek ısı boruları ve kompozit esnek ısı boruları. Metal esnek ısı borusu esas olarak iki tipe ayrılır, biri metalin esnek özellikleri gerçekleştirmek için kendi uzatma özelliğine sahip olması, diğeri ise metal körüklerin esnek bağlantı malzemesi olarak kullanılmasıdır. Metalin özellikleri değiştirilemediğinden, bu tür metal esnek ısı borusunun zikzak kabiliyeti olağanüstü değildir. Polimer esnek ısı borusu, polimer malzemeyi kabuk olarak kullanan zikzak kabiliyetine sahip esnek bir ısı borusudur. Polimer esnek özelliklere sahip olmasına rağmen, bu tür polimerin termal iletkenliği zayıftır, bu da ısı borusunun ısı transfer direncini arttırır ve ısı borusunun ısı transfer verimliliğini azaltır.
Kompozit ısı boruları iki kategoriye ayrılabilir. Bunlardan biri, polimer yüzeyindeki kompozit metal tabakadır ve bu da kompozitin mekanik mukavemetini, hava sızdırmazlığını ve termal iletkenliğini artırabilir. Bununla birlikte, polimerin kendisinin termal iletkenliği zayıftır. Buharlaşma ucundaki ve yoğuşma ucundaki ısının hala polimer yoluyla iletilmesi gerekir ve ısı borusunun genel termal iletkenliği nispeten zayıftır.
Diğeri, ısı borusunun buharlaşma ucunu ve yoğuşma ucunu bağlamak için polimer malzemeler kullanır. Aynı zamanda, buharlaşma ucu ve yoğuşma ucu, yalnızca esnek ısı borusunun ısı transfer performansını arttırmakla kalmayıp, aynı zamanda polimerin iyi zikzak kabiliyetini de koruyabilen metal malzemelerden yapılmıştır. Karşılaştırmalı olarak, bu yöntem işleme teknolojisinde zordur.
Esnek ısı borusunun ısı transfer performansını etkileyen faktörler:
1. eğrilik yarıçapı: Esnek ısı borusunun ısı transferi işleminde eğrilik yarıçapının değişmesinin ısı transfer performansı üzerinde önemli bir etkiye sahip olduğu bulunmuştur. Dai Xuan ve ark. Esnek ısı borusunun ısıl direncinin ve gücünün, eğrilik yarıçapının değişmesiyle değiştiği bulunmuştur.
2. kılcal basınç farkı. Esnek ısı borusunun kılcal basınç farkı, ısı transfer performansı üzerinde önemli bir etkiye sahiptir. Isı borusu kılcal sınıra ulaştığında, buharlaşma ve yoğuşmanın iki ucu arasındaki büyük sıcaklık farkı nedeniyle, kılcal gövdenin kılcal kuvveti yetersizdir, böylece yoğunlaştırılmış sıvı tamamen geri dönemez. Evaporatörün evaporasyonu ve kurutulması, ısı borusunun arızalanmasına yol açar. Bu nedenle, kılcal basınç farkı, ısı borusunun ısı transfer performansı üzerinde büyük bir etkiye sahiptir.
3. Sıvı dolum oranı: Sıvı dolum hızı, doldurulan sıvının hacminin, sıvı akışı için gerekli kılcal yapıdaki alanın hacmine oranını ifade eder. Gözenekliliğin fiziksel anlamı, kılcal döngüde gözenek kısmı ile bütün arasındaki hacim oranını ifade eder. Daha sonra ısı borusundaki kılcal yapının büyüklüğüne ve gözenekliliğine göre teorik sıvı dolum kapasitesi hesaplanır. Doldurma oranı düşük olduğunda, çalışma ortamı yetersizdir ve ısı, her iki uçtaki sıcaklık farkını artıran, ısı borusunun termal iletkenliğini ve termal direncini artıran ve ısı transfer performansını etkileyen buharlaşmadan yoğuşmaya tamamen değiştirilmez. Sıvı dolum oranı çok yüksekse, çok fazla çalışma sıvısı sıvı emme yapısını buharlaşma alanına batıracaktır. Tüpteki sıvı buharlaşma bölümüne aktığında, ısı transfer direnci artacaktır.

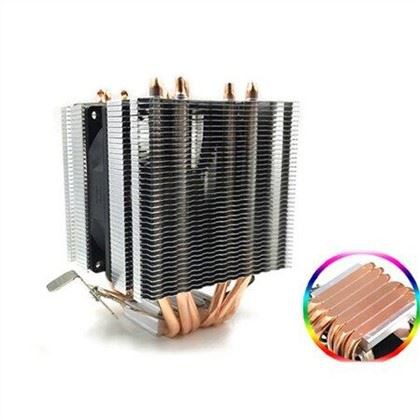

Esnek ısı boruları bilgisayar, iletişim ekipmanları, elektronik cihaz ısı dağılımı, güneş enerjisi ve diğer alanlarda yaygın olarak kullanılmaktadır. Yazılım ısı boruları belirli uzunlukta yazılımlarla üretilmektedir. Takıldığında, ısı borularının bükülme derecesi belirli bir açı aralığında ayarlanabilir ve sessiz ısı dağılımında önemli bir rol oynar.
