Grafik kartı soğutucu türlerine giriş
Mevcut PC platformunda en çok güç tüketen aksesuar olan grafik kartının kalorifik değeri küçümsenemez ve üreticiler farklı müşterilerin ürünleri için uygun soğutucu çözümü tasarlayacaktır. Bu nedenle, grafik kartı için uygun bir termal çözüm seçerken termal performans ve üretim maliyetini dengelemek en uygunudur.

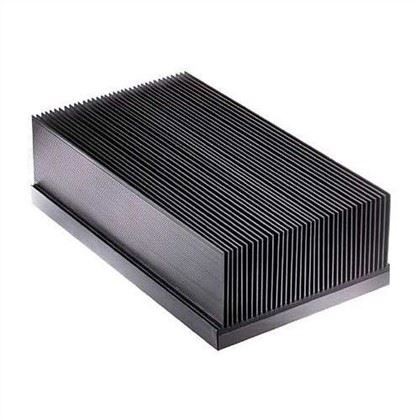

Ekstrüzyon Fan soğutucusu:
Bu en basit soğutucu türüdür. Tüm metal parçası, belirli alüminyum ekstrüzyon işlemleri için kullanılır. Izgaralar gibi paralel kanatçıklar ve radyal dairesel kanatçıklar dahil olmak üzere kesme şekilleri de çeşitlidir. Metal blok kesme radyatörleri erken grafik kartlarında yaygındı. Şimdi, işleme teknolojisinin ilerlemesiyle, yalnızca düşük kalorifik değere sahip birkaç grafik kartı kullanılabilir. Bu termal performansa sahip ekran kartlarının güç tüketimi genel olarak düşük ve ısı yayılımı az olduğu için çoğu harici fan bağlamaz. Bu pasif termal soğutma çözümünü doğrudan benimserler. Bu tür bir soğutucu için, soğutucu ne kadar büyük olursa, soğutma alanı o kadar büyük olur, Isı yayma etkisi o kadar iyi olur.
Bakır taban artı Fermuar yüzgeci artı Vorteks fanı:
Bu soğutucu tasarımı genellikle bakır taban ve alüminyum kanatçıkların kombinasyonunu benimser. Avantaj, gerçek soğutma alanını büyük ölçüde artıran kanatçıkların uygulanmasında yatmaktadır. Aynı zamanda, kanatlar ve taban da kaynakla birleştirildiğinden kanatların yönü çok karmaşıktır. Turbofanın çalışmasına güvenildiğinde, hava akışı fandan çekilir ve ardından fan kanadı, yüksek hızlı bir hava akışı oluşturmak ve ısıyı hızlı bir şekilde dışarı çıkarmak için rüzgar yönünde belirtilen hava kanalının yönünü üfler. .
Isı borusu ve kanat yığını lehimleme modülü:
Bu çözümde yüksek performanslı grafik kartı soğutması için ısı borusu ve kanat yığını kombinasyonu kullanılır. Bu moddaki kanat alanı bir öncekinden daha büyüktür ve ısı iletimi ısı borusu üzerinden gerçekleştirildiği için kanat şekli ve boyutu üzerindeki kısıtlamalar da zayıflar. Kanatların kalınlığı çok incedir ve malzeme olarak genellikle alüminyum kullanılır. Hatta bazıları, soğutma alanını daha da artırmak için kanatçıklardaki birçok çıkıntıyı işler. Aynı zamanda, ısı borusunun ısı transfer verimi saf alüminyumdan çok daha yüksektir. Özel fin diş açma işlemi ile çekirdeğin ısısı hızlı bir şekilde alüminyum kanatlara aktarılabilir ve ardından fan tarafından alınabilir.
Sıvı soğutma çözümü:
Sıvı soğutma modu, tüm termal çözümlerin avantajlarını birleştirir, daha iyi ısı yayma etkisine sahiptir ve gürültü yapmaz. Bununla birlikte, çok sayıda ısı dağıtma bileşeni ve geniş alan nedeniyle, şasinin de genişletilmesi gerekir, bu nedenle maliyet nispeten yüksektir.
Grafik kartı çekirdeğinin çalışma frekansının sürekli artması ve grafik belleğinin çalışma frekansı nedeniyle grafik kartı yongasının ısıtma kapasitesi de hızla artıyor. Ekran çipindeki transistör sayısı CPU'daki sayıya ulaştı, hatta onu aştı. Böyle yüksek derecede bir entegrasyon kaçınılmaz olarak kalorifik değerde bir artışa yol açacaktır. Bu sorunları çözmek için, grafik kartını seçmek için mükemmel termal çözüm gerekli öğedir.
